Qué son y cómo se trabaja con ventanas gráficas

LAS VENTANAS GRÁFICAS son objetos de AutoCAD en el espacio papel, que nos muestran dentro de su contorno el espacio modelo, el proyecto.Es decir, son ventanas virtuales a través de las cuales nos asomamos para ver el espacio modelo.

Las ventanas gráficas,
– al ser objetos de AutoCAD, podemos crearlos y modificarlos.- pueden tener un contorno rectangular (el más habitual), poligonal o basado en un objeto lineal cerrado.
– el espacio modelo se muestra mas grande o pequeño según se acerque o se aleje de él.

LA CREACIÓN DE UNA VENTANA GRÁFICA se realiza en una capa exclusiva. Dicha capa debe ser no trazable y con un color característico (p.e. color 151, que es igual que el de las guías en Adobe).


Para su creación debemos estar en el espacio papel.

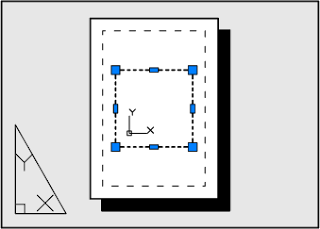

LA MODIFICACIÓN DE UNA VENTANA GRÁFICA consiste principalmente en estirar, copiar, escalar y borrar.


Se puede realizar ejecutando el comando correspondiente o mediante los pinzamientos de la ventana (designando la ventana gráfica).

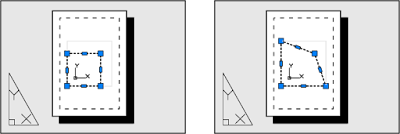

EL CONTORNO DE UNA VENTANA GRÁFICA cuando es rectangular mantiene rectos los ángulos de sus esquinas.


En el contorno poligonal y en el de objeto los ángulos son deformables.

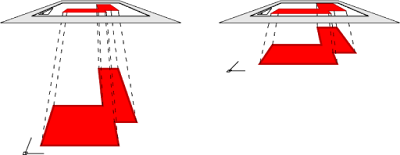

EL ESPACIO MODELO SE ACERCA O SE ALEJA DEL ESPACIO PAPEL a través de una ventana gráfica.


El control de este distanciamiento se hace mediante:

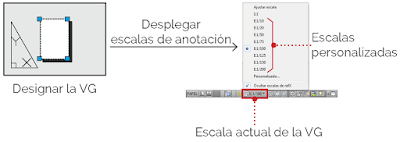

– las Escalas de Anotación, designando la ventana y eligiendo la escala deseada dentro del menú desplegable de escalas de anotación.

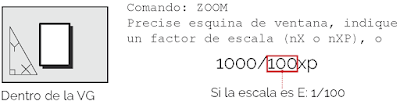

– el comando ZOOM ejecutado una vez dentro de la ventana.

EL TRABAJO FUERA DE UNA VENTANA GRÁFICA, cuando se está dentro de ella, se consigue haciendo doble clic fuera del contorno de la ventana gráfica.

Posibilidades que ofrece trabajar fuera de una ventana gráfica:
– designar una ventana gráfica para conocer su escala de representación.
– modificar su escala de representación.
– componer el documento, aplicando modificaciones a la ventana gráfica.


EL TRABAJO DENTRO DE UNA VENTANA GRÁFICA se consigue haciendo doble clic dentro del contorno de la ventana gráfica.

Posibilidades que ofrecer trabajar dentro de una ventana gráfica:
– modificar su escala de representación.

– gestionar las propiedades de las capas independiente de las propiedades de las capas en el espacio modelo o independiente de otras ventanas gráficas.
Es decir, dentro de una ventana gráfica, sin que afecte al resto de ventanas gráficas, podemos personalizar:
– la inutilización o reutilización de capas.

– el color de una capa.

– el tipo de linea de una capa.

– el grosor de una capa.

EL RIESGO DE TRABAJAR DENTRO DE UNA VENTANA GRÁFICA es la de perder la escala y el encuadre dentro de la composición del papel.Para evitarlo debemos,
– o bien no usar los comandos ZOOM o ENCUADRE
– o bien maximizar la ventana haciendo doble clic encima del contorno de la ventana


– o apretando el botón Maximizar Ventana.



TRABAJAR CON LA VENTANA MAXIMIZADA permite:
– usar los comandos ZOOM y ENCUADRE, sin riesgo de modificar la escala ni la composición del papel.
– todas las opciones descritas arriba igual que si estuviéramos dentro de la ventana.

Para regresar, basta apretar el botón Minimizar Ventana.
